当前位置:产品中心 > CFD冷却塔用行星齿轮减速机
CFD冷却塔用行星齿轮减速机
作者: admin 发布日期: 2015-11-16 17:33:08
一,概述
    FD型冷却塔减速机,属于渐开线2K-H行星传动的类型,具有结构紧凑,重量轻,密封性能好,承载力强,效率高,外型美观,维修方便等特点。因本机属硬齿面行星齿轮传动,故需加入N320( GB5903-86)中负荷齿轮油方可运行。
    该系列减速机符合《FD型减速机O/CJ01 -91标准》。其噪声值低于玻璃钢冷却塔国家标准( GB7190.1-1997)的噪声指标。
二、减速机适用范围
    适用于中、小型玻璃钢冷却塔,冷却水量lOOOT/h以下1 500r/min,环境温度-400C—450C,工作温度不超过850C
三、FD型减速机主要参数及配套考表
减速机型号

配套电机



减速机转速r/min 配套塔型t/h 配套风机 噪声值dB(A) 整机质量(Kg)
型号 功率 电流A 普通 低噪音 普通 低噪音 工业塔 低噪音塔
FD132 y132S-6 3 7.2 165 100 100 24#G 20#D 58-61 55-58 132
210 18#G 18#D 59-62 55.5-58.5
y132M1-6 4 9.4 165 125 125 28#G 20#D 59-62 55.5-58.5 148
210 150 24#G 18#D 60-63 56.5-59.5
y132M2-6 5.5 12.6 165   200   28#D 60-63 56.5-59.5 156
210 150 28#G 24#D 61-64 57.5-60.5
y132S-4 5.5 11.6 210/250 150 200 24#G 20#D 62-65   132
320   20#G   63-66 59.5-62.5
y132M-4 7.5 15.4 210/250 250 250   28#D 63-66 59.5-62.5 141
320 200   24#G   64-67
FD160 y160M2-8 5.5 13.3 125   200   34#D   56-59 222
y160L-8 7.5 17.0 125   300   38#D   56.5-59.5 228
y160M-6 7.5 17.0 165   200   34#D 62-65 57.5-60.5 220
210 250 200 28#G 28#D 63-66 58.5-61.5
y160L-6 11 24.6 165 300 350 34#G 38#D 63-66 58-61 242
210 34#D 64-67 59-62
y160M-4 11 22.6 210/250 350   32#G   65-68 60-63 223
320 28#G 66-69
y160L-4 15 30.3 210/250 400   34#G   66-69   238
320 32#G 67-70
FD180 y180L-8 11 25.1 125   400   40#D   58-61 288
y180L-6 11 31.6 165     40#D   59-62
210 400 38#G 38#D 67-70 60.5-63.5
y180M-4 18.5 35.9 210/250 500   38#G   67-70   268
320 34#G 68-71
y180L-4 22 42.5 210/250 600   42#G   68-71   288
FD200 y200-8 15 34.1 125   500   50#D   59-62 359
y200L1-6 18.5 37.5 165 500 600   42#D 66-69 61-64 389
210 42#G 40#D 67-70 62-65
Yy200L2-6 22 44.6 165   700   50#D 67-70 62-65 399
210 600   47#G   68-71 63-66
FD225 y225S-8 18.5 41.3 125   800   50#D   61-64 472
y225M-8 22 47.6 125   800   60#D   61-64 508
y225M-6 30 59.5 165 800     60#D 68-71 63-66 508
210 69-72 64-67
y225M-6 30 59.5 125   900   60#D   6-68 516
FD250 y225S-4 37 69.8 190   1000 60#G   70-73   516
y220M-6 37 72 125/160   1000       68-70 536

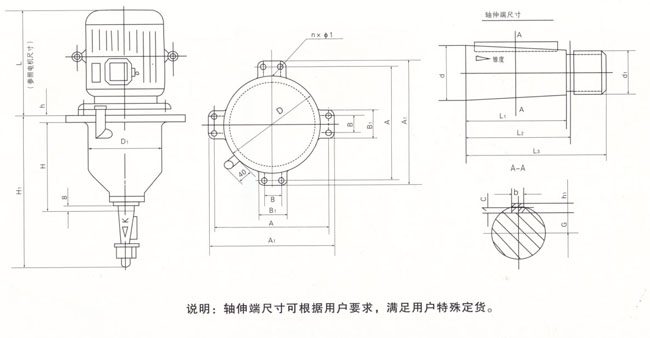

减速机外形及安装尺寸
电机机座号 减速机基座号 H1
(mm)
H
(mm)
h
(mm)
D1
(mm)
D
(mm)
A
(mm)
A1
(mm)
B
(mm)
B1
(mm)
n×φ1
(mm)
锥度
(mm)
d
(mm)
L1
(mm)
L2
(mm)
L3
(mm)
d1
(mm)
b
(mm)
h1
(mm)
t
(mm)
G
(mm)
Y132 V55 650 419 30 245 300 340 380 60 100 8×15 1:10 55 115 120 170 M36×2 16 10 6 18.6
Y160 V56 690 441 30 285 350 390 430 60 100 8×19 1:10 60 115 120 187 M42×2 18 11 7 20.1
Y180
Y200 V57 730 463 35 340 400 450 490 80 120 8×19 1:10 70 115 120 184 M52×2 20 12 7.5 24.6
Y225 V58 820 525 35 390 450 500 540 80 120 8×19 1:20 80 135 140 202 M56×2 22 14 9 29.3
V59 912 597 40 490 550 600 650 100 140 8×19 1:20 80 135 140 202 M56×2 22 14 9 29.3
Y250 V59 912 597 40 490 550 600 650 100 140 8×19 1:20 80 135 140 202 M56×2 22 14 9 29.3
